Az AliExpress-en fellelhető, fantáziadús XY-WFUSB névre hallgató eszköz igazából az okosrelék családjába tartozna... de relé, no az nincs benne. Maradjunk annyiban, hogy egy mozgó alkatrész nélküli kapcsoló segítségével kapcsolja ki-be az 5V-os tápellátást az USB kimenetén, ezzel megvalósítva egy USB fogyasztó vezérlését.
Hirtelen nem tudnám megmondani mennyire sokrétű az alkalmazási területe, mivel nem mindenkinél hemzsegnek otthon az USB-s fogyasztók, bár tablettől kezdve telefonon át, ventillátorok és különféle világítóegységek is működnek/töltődnek USB-ről, egyéntől függ, hogy ezt bődületes baromságnak, vagy éppen kolosszális ötletnek tartjuk. Az USB adatlábak is össze vannak kötve a be és ki oldallal, így ha valamiért pl egy USB pendrive-ot szeretnénk wifin keresztül távolról felcsatolni, majd lecsatolni (szabálytalanul), azt is megtehetnénk, bár elég perverz ötlet.
Azt már vásárlás előtt kisasoltam a képről, hogy egy ESP8285 chip vezérli az egészet, szerencsére a műanyag burkolat aránylag könnyen és roncsolás-mentesen eltávolítható.
Leírás szerint DC 3.5-20V bemeneti feszültséggel képes üzemelni (a rá integrált AMS1117 miatt), ami ugye USB-n alapesetben 4,5-5,3V között van, gyorstöltőkön jelenhet meg ennél nagyobb feszültség. Az alján található nyomógomb segítségével kézzel lehet váltani a kimenet állapotát.
Azt azért leszögezném, hogy akinek nincs meg a megfelelő eszköze, és hajlandósága a firmware-cserére, NE VEGYEN ilyet. Ugyanis, míg a legtöbb kínai kütyünél a felhős tárolás felvet némi adatvédelmi aggályokat, és magában hordozza a lassú elérés ígéretét, itt nem ez a legfőbb probléma. Hanem az, hogy az őt (állítólag) működtető SiniLink nevű alkalmazás el sem indult a telefonomon. Hogy ez az Android 9 vagy az európai lokációm miatt történt az sosem derül ki, az eladó nem igazán értette a problémát, így érdemi választ sem tudott adni. De mivel úgysem akartam használni a gyári firmware-t, nem is nagyon izgattam magam, hanem kimértem a hat darab oldalra kivezetett nyílását és felküldtem rá a Tasmotát.

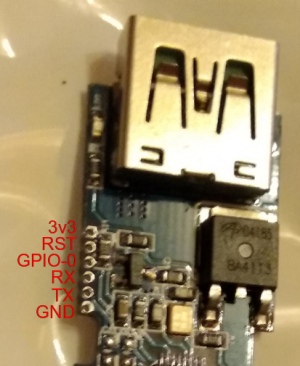

A már korábban sokszor leírt UART-USB átalakítót kell bekötni, 3v3-3v3, RX->TX, TX->RX, GND->GND és az itt könnyen hozzáférhető GPIO-0 a GND-re.
Nehezítés, hogy nem a szokásos 2.54mm-es lábkiosztás, hanem feleakkora 1.27mm-es van a kütyün, így vagy vékony kábelekkel kell ügyeskedni, vagy kapható 1.27mm->2.54mm átalakító lap is.
A képen látható módon bekötöttem a programozót, a GPIO-0 lábat pedig egy UTP érrel zártam a flashelő módba léptetéshez. Az ESP8285-ben ugyebár 1MB flash tárhely van integrálva, amire a Tasmota nagyon szépen el tud férni. Érdemes egy WifiManager-rel szerelt binárist rátolni és nem egy Classic-ot, mivel itt nem GPIO-0ra van kötve a nyomógomb, így a WifiManagerrel lehet könnyen megejteni az első konfigurálását.
A Tasmotáról már volt szó korábban, így nagyon nem megyek bele a beállításaiba, a modul beállítást mutatom, mivel ez minden eszköznél egyedi:
A GPIO kiosztások:
- GPIO4=Nyomógomb (bemenet)
- GPIO5=FET (fogyasztót vezérlő kimenet + vörös LED)
- GPIO14=Zöld LED
- GPIO16=Kék LED
